EYH系列二維運動混合機
二維混料機主要由轉筒、擺動架、機架三大部分構成。轉筒裝在擺動架上,由四個滾輪支撐并由兩個擋輪對其進行軸向定位。
13806117799
產品詳情




工作原理
  二維混料機主要由轉筒、擺動架、機架三大部分構成。轉筒裝在擺動架上,由四個滾輪支撐并由兩個擋輪對其進行軸向定位,在四個支撐滾輪中,其中兩個傳動輪由轉動動力系統拖動使轉筒產生轉動,擺動架由一組曲柄擺桿機構來驅動,曲柄擺桿機構在機架上,擺動架由軸承組件支撐在機架上。




性能特點
  EYH二維混料機的轉筒可同時進行二個運動,一個為轉筒的轉動,另一個為轉筒隨擺動架的擺動。被混合物料在轉筒內隨轉筒轉動、翻轉、混合的同時,又隨轉筒的擺動而發生左右來回的摻混運動,在這兩個運動的共同作用下,物料在短時間內得到充分的混合。EYH二維混料機適合所有粉、粒狀物料的混合。

規格參數

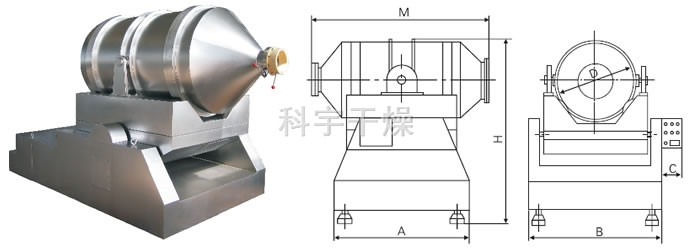

規格型號容積(L)裝料系數裝料重量
(kg)
外型尺寸功率
ABCDMH轉動擺動
EYH1001000.540860900200400100015001.10.75
EYH3003000.57510001100200580140016501.10.75
EYH6006000.515013001250240720180018501.51.1
EYH8008000.520014001350240810197021001.51.1
EYH100010000.535015001390240850204021802.21.5
EYH150015000.5550180015502409802340228031.5
EYH200020000.57502000167024011002540244032.2
EYH250025000.59502200185024011602760260042.2
EYH300030000.511002400191028012202960264054
EYH500050000.51800270022903001440353030007.55.5
EYH10000100000.53000320027003601800424040001511
EYH12000120000.54000340028003601910486042001511
EYH15000150000.550003500300036021005000440018.515

物料堆積比重按0.6g/cm3為計,如超出,訂貨時請標明。

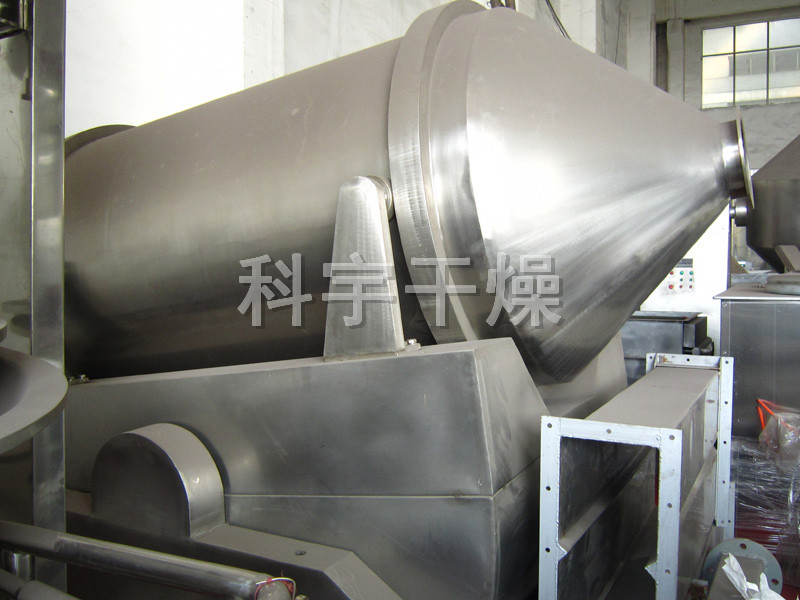

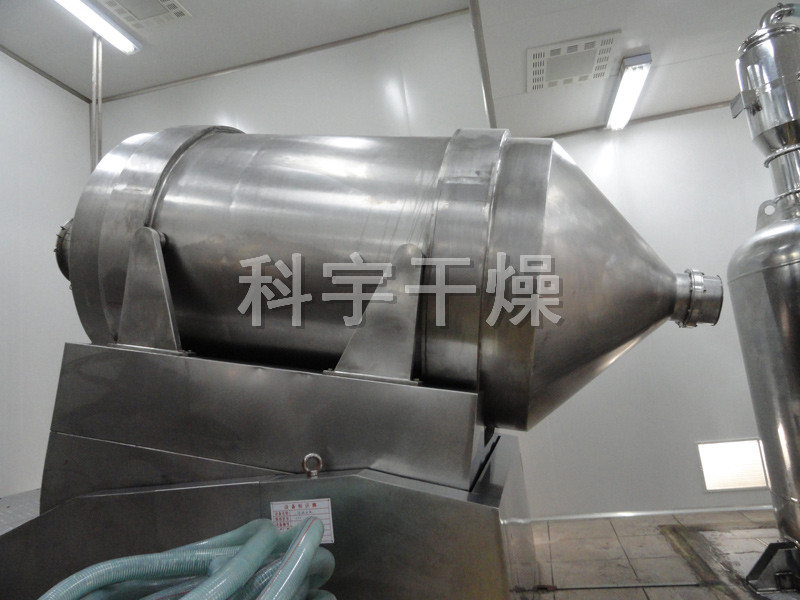

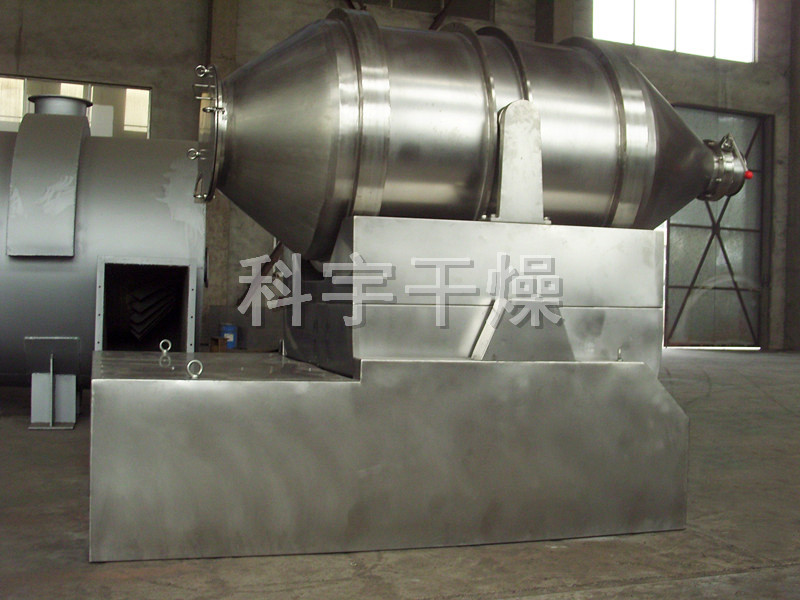

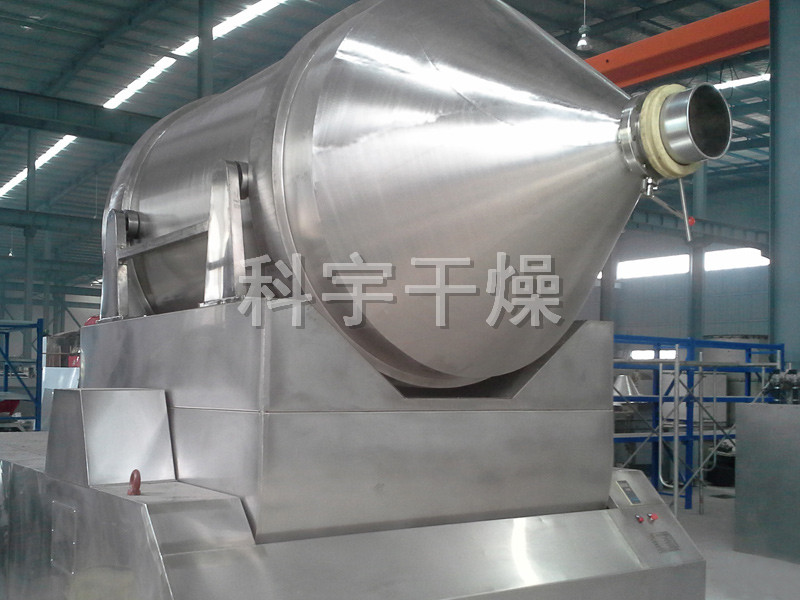

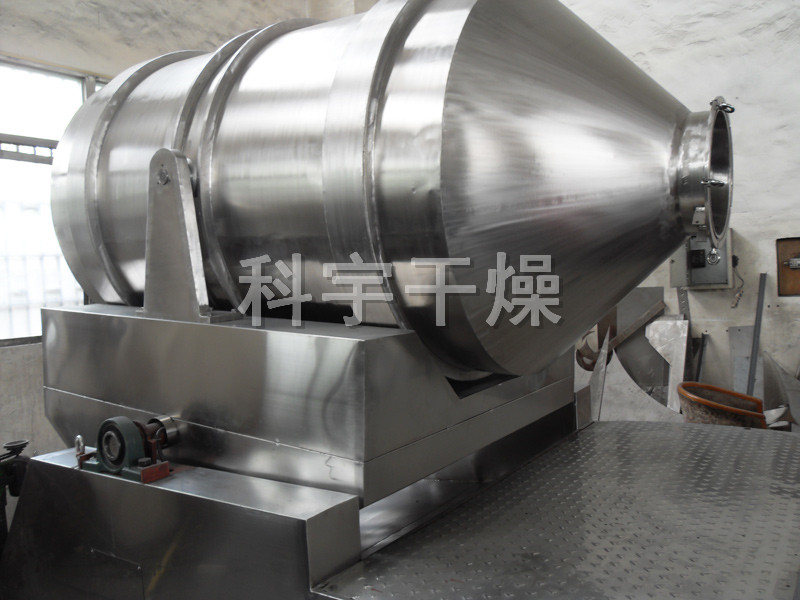

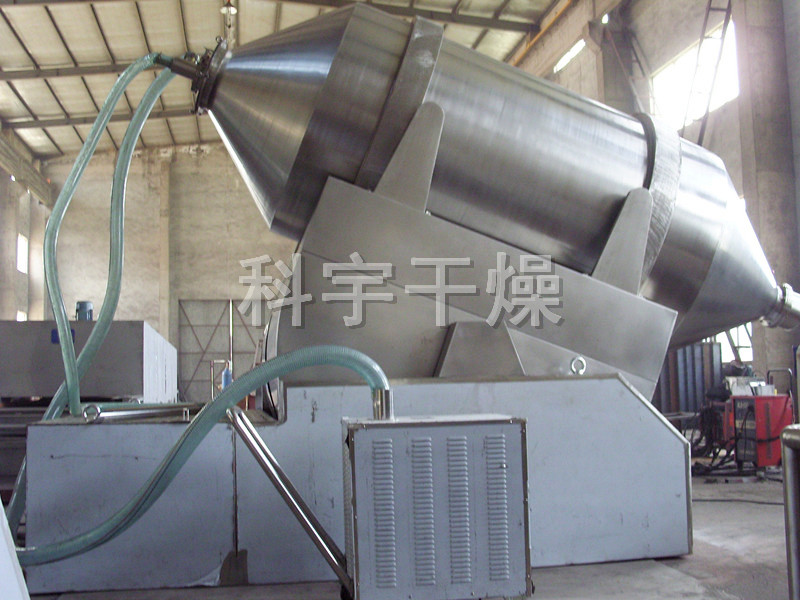

圖片集錦
